EP0005-G

Entrepiso (No Acústico)


Elemento Constructivo Horizontal
Fuentes:

Para acceder a los descargables de esta solución inicia sesión o regístrate ahora


Importante: Para la descripción de los materiales (exterior e interior), propiedades de la madera y especificación tabique o entramado, las recomendaciones estarán mencionadas en color GRIS, mientras que la información especificada en informes de desempeño estará expresada en NEGRO.

Propiedades de la Solución
Peso (por metro cuadrado) Luz Máxima Admisible Espesor
30 2.8 159
[Kg/m²] [m] [mm]

Función Estructural
Gravitacional X
Lateral X


Línea Selex Plywood CMPC


Ver más

Interior

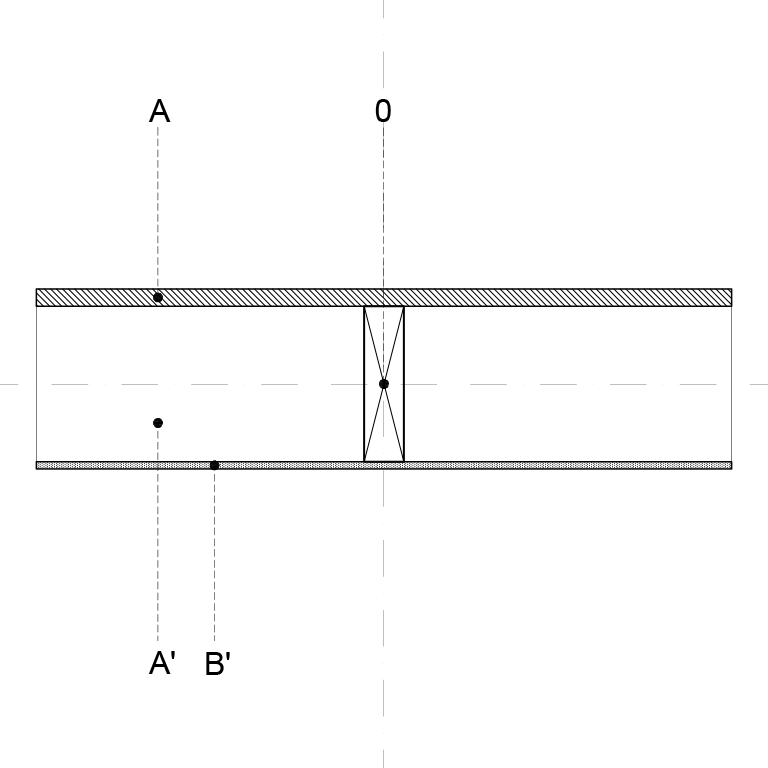

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
H
G
F
E
D
C
B
A Plancha Terciado Estructural Araucoply Arauco 15[mm] 15 Maderas Arauco S.A. 535 D 04 06 11/D 05 06 02

Núcleo

0 Recomendaciones Propiedades de la Madera Especificación Entramado de Madera
Especie Terminación Preservación NCh 819 Contenido de Humedad NCh 1198 Cantidad Viga Viga Perimetral Grado Estructural NCh 1198 Distanciamiento
[mm]
Presencia Cadenetas Proveedor
Pino Radiata Cepillado / Dimensionado
(Según informe de fuego)
Preservado CH<20% 1 N/A N/A MGP10 400 c/cadeneta Maderas Arauco S.A.
35x138 [mm] 35x138 [mm]

Interior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
A' Sin Aislación 0 Genérico 0 0
B' Plancha Fibrocemento Internit Pizarreño 6[mm] 6 Pizarreño-Romeral 920 D 01 02 04/D 03 08 03/D 04 06 07/D 05 80 01
C'
D'
E'
F'
G'
H'

Fuego

Resistencia al Fuego (RF)
[Clasificación]
Informe N° (RF) Laboratorio (RF) Tipo de Informe (RF) Fecha de Emisión (RF)
15 933.443 IDIEM Ensayo 17/03/2015

Acústico Aéreo

Indice de Reducción Acústica (Rw+C) [dB(A)] Informe N° (Rw+C) Laboratorio (Rw+C) Tipo de Informe (Rw+C) Fecha de Emisión (Rw+C)
N/A N/A N/A N/A N/A

Acústico Impacto

Nivel de Presión Acústica de Impacto Normalizado (Ln,w) [dB] Informe N° (Ln,w) Laboratorio (Ln,w) Tipo de Informe (Ln,w) Fecha de Emisión (Ln,w)
N/A N/A N/A N/A N/A
Fijación Panel / Entramado
La unión Panel / Entramado permite unir el panel estructural y el entramado de madera mediante fijaciones como clavos, tornillos, entre otras. Se destacan dos tipos de distanciamientos entre fijaciones (en mm), estructuralmente relevantes: el distanciamiento Perimetral (A) y el distanciamiento Interior (B).
Tipo Tornillos CRS
Proveedor Genérico
Diámetro #6x1 ¼"
Distanciamiento Perimetral (A) [mm] 300
Distanciamiento Interior (B) [mm] 300
Fijación Entramado / Entramado
La unión Entramado / Entramado permite unir los elementos estructurales del entramado de la solución constructiva entre ellos mediante fijaciones como clavos, placas metálicas, entre otras.
Tipo Clavos
Proveedor Genérico
Diámetro 4"
Cadenetas Otros
Tipo Altura/Distanciamiento [mm] Escuadría Información Sobre Carga Ensayo de Fuego Original
Pieza de Madera de Pino 1200 35x138 [mm] sobrecarga mecánica de 150kg/m2
