MP0049-D

Muro Perimetral


Elemento Constructivo Vertical
Fuentes:

Para acceder a los descargables de esta solución inicia sesión o regístrate ahora


Importante: Para la descripción de los materiales (exterior e interior), propiedades de la madera y especificación tabique o entramado, las recomendaciones estarán mencionadas en color GRIS, mientras que la información especificada en informes de desempeño estará expresada en NEGRO.

Propiedades de la Solución
Peso (por metro lineal) Carga Admisible Espesor
76 2124 137
[Kg/m] [Kg/m] [mm]

Función Estructural
Gravitacional X
Lateral N/A


Tornillo SDWV13400 de Simpson Strong-Tie

tornillo sdwv sst

Tornillo cuyo diseño del hilo esta optimizado para unir maderas de tamaño “2X”. Posee tablas de carga admisible al corte y a tracción y está certificado para uniones madera-madera de uso interior (bajo nivel de corrosión).


Ver más

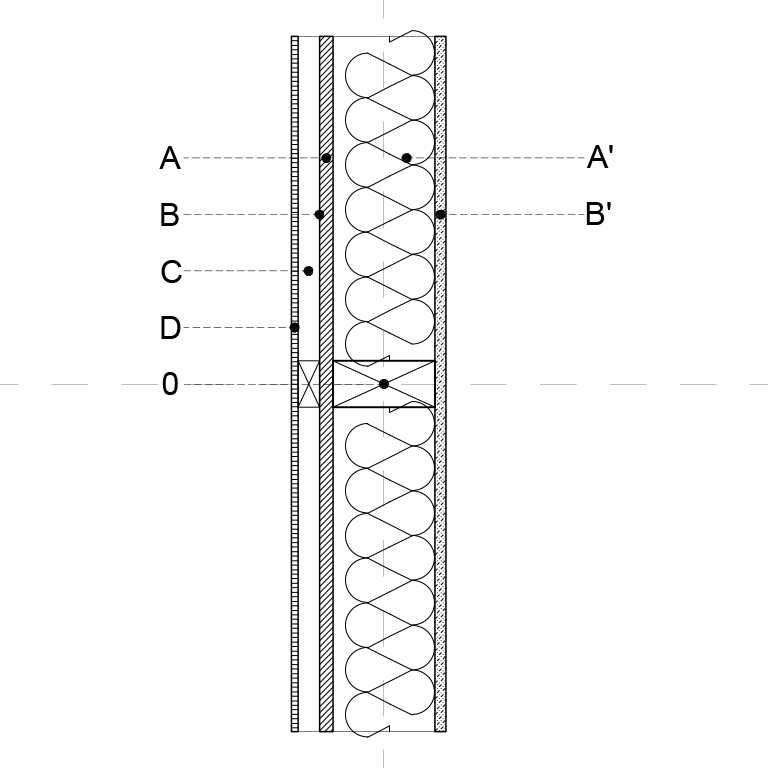

Exterior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
H
G
F
E
D
C Plancha Zincalum Ondulada Genérico 0.35[mm] 0.35 Genérico 0 C 11 02 04
B Estructura Secundaria Madera 19x41[mm] c/400[mm] ⊥ 19 Genérico 83 D 01 02 02/D 03 06 02
A Plancha OLB MASISA 12[mm] 12 MASISA 700 D 03 08 05/D 04 06 09/D 05 06 02

Núcleo

0 Recomendaciones Propiedades de la Madera Especificación Tabique de Madera
Especie Terminación Preservación NCh 819 Contenido de Humedad NCh 1198 Cantidad Pie Derecho Solera Grado Estructural NCh 1198 Distanciamiento
[mm]
Presencia Cadenetas Proveedor
Pino Radiata Cepillado / Dimensionado
(Según informe de fuego)
Preservado CH<20% 1 2x4 2x4 G2 400 s/cadeneta Genérico
41x90 [mm] 41x90 [mm]

Interior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
A' Aislación Lana de Vidrio AislanGlass Volcán 80[mm] (14[kg/m3]) 80 Volcán 14 D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01
B' Plancha Yeso Cartón ST Volcanita Volcán 10[mm] 10 Volcán 650 D 01 02 07/D 04 06 12
C' Plancha Yeso Cartón ST Volcanita Volcán 10[mm] 10 Volcán 650 D 01 02 07/D 04 06 12
D'
E'
F'
G'
H'

Fuego

Resistencia al Fuego (RF)
[Clasificación]
Informe N° (RF) Laboratorio (RF) Tipo de Informe (RF) Fecha de Emisión (RF)
15 039/2022 Cortafuegos Ingeniería Asimilación 13/06/2022

Térmico

Transmitancia Térmica (U) [W/(m².K)] Informe N° (U) Laboratorio (U) Tipo de Informe (U) Fecha de Emisión (U)
0.49 202212 CIM UC Memoria de Cálculo 10/06/2022

Zonas Térmicas y PDA

ZONA TÉRMICA
(Art. 4.1.10 OGUC)
1 X
2 X
3 X
4 X
5 X
6 X
7 X
PDA
(Plan de Descontaminación Atmosférica) (Art.4.1.10 Bis OGUC)
Temuco y Padre Las Casas
Talca - Maule X
Chillán - Chillán Viejo
Osorno
Coyhaique
Valdivia
Los Ángeles
Valle Central Provincia Curicó X
Concepción Metropolitano X
Valle Central Región O'Higgins (Z3) X
Valle Central Región O'Higgins (Z5) X
ZONA TÉRMICA
(NCh 1079 – Estándares Construcción Sustentable)
A X
B X
C X
D X
E X
F
G
H
I
Fijación Panel / Entramado
La unión Panel / Entramado permite unir el panel estructural y el entramado de madera mediante fijaciones como clavos, tornillos, entre otras. Se destacan dos tipos de distanciamientos entre fijaciones (en mm), estructuralmente relevantes: el distanciamiento Perimetral (A) y el distanciamiento Interior (B).
Tipo Clavos helicoidales
Proveedor Genérico
Diámetro 2 ½"
Distanciamiento Perimetral (A) [mm] 150
Distanciamiento Interior (B) [mm] 300
Fijación Entramado / Entramado
La unión Entramado / Entramado permite unir los elementos estructurales del entramado de la solución constructiva entre ellos mediante fijaciones como clavos, placas metálicas, entre otras.
Tipo Clavos
Proveedor Genérico
Diámetro 4"
Cadenetas Otros
Tipo Altura/Distanciamiento [mm] Escuadría Información Sobre Carga Ensayo de Fuego Original
N/A N/A N/A sobrecarga mecánica de 120 kg/ml
